पल्प मोल्डिंग एक पर्यावरण अनुकूल और लागत प्रभावी विनिर्माण प्रक्रिया है। इसका व्यापक रूप से खाद्य पैकेजिंग, इलेक्ट्रॉनिक्स, खिलौनों और कृषि ट्रे के लिए सुरक्षात्मक पैकेजिंग में उपयोग किया जाता है। इस प्रक्रिया का मूल साँचे के डिज़ाइन में निहित है। मोल्ड सीधे उत्पाद के अंतिम आकार, आयामी सटीकता और समग्र गुणवत्ता को निर्धारित करता है। इसका असर उत्पादन क्षमता और लागत नियंत्रण पर भी पड़ता है। किसी सांचे को डिज़ाइन करना केवल ब्लूप्रिंट बनाने के बारे में नहीं है। यह एक जटिल कार्य है जो सामग्री विज्ञान, यांत्रिक सिद्धांतों और व्यावहारिक अनुभव को जोड़ता है।
भौतिक गुण मोल्ड संरचना को निर्देशित करते हैं
लुगदी के कच्चे माल विभिन्न प्रकार के आते हैं। इनमें पुनर्नवीनीकृत कागज, कार्डबोर्ड और पुआल जैसे कृषि अपशिष्ट शामिल हैं। अलग-अलग सामग्रियों में पानी निकालने के दौरान फाइबर की लंबाई, मोटाई, लचीलापन और सिकुड़न दर अलग-अलग होती है। इन विशिष्ट गुणों के लिए मोल्ड डिज़ाइन को समायोजित किया जाना चाहिए। उदाहरण के लिए, छोटे रेशों वाला गूदा अधिक आसानी से बहता है। यह जटिल आकार वाले उत्पादों के लिए उपयुक्त है। लेकिन साँचे को एक उन्नत जल निकासी डिज़ाइन की आवश्यकता हो सकती है। मोटे गूदे से बने उत्पादों को उच्च कठोरता और दबाव प्रतिरोध वाले सांचों की आवश्यकता होती है। गूदे की ठोस सामग्री और पीएच मान भी मोल्ड के लिए संक्षारण प्रतिरोधी सामग्री, जैसे स्टेनलेस स्टील या विशेष मिश्र धातु की पसंद को प्रभावित करते हैं।
उत्पाद संरचना और मोल्ड अनुकूलता

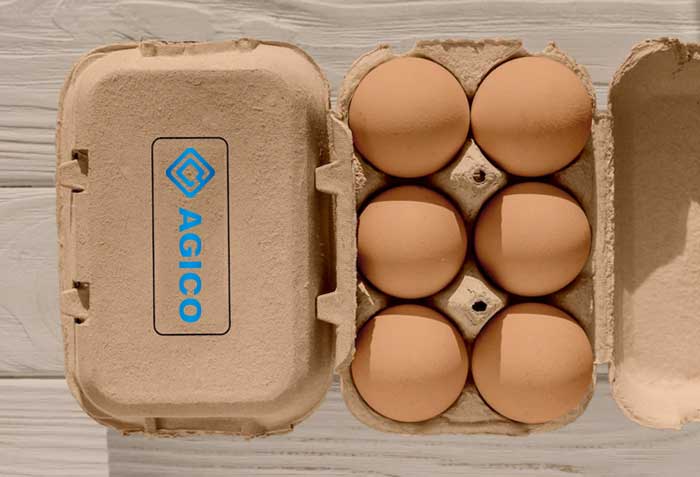

उत्पाद का ज्यामितीय आकार सीधे मोल्ड डिजाइन दिशा को निर्देशित करता है। ट्रे जैसी सरल, सपाट वस्तुओं में सिंगल कैविटी मोल्ड का उपयोग किया जा सकता है। अंडे के डिब्बों या इलेक्ट्रॉनिक लाइनर्स जैसे अंडरकट्स, कर्व्स या महीन बनावट वाले उत्पादों को अक्सर बहु-भाग मिश्रित सांचों की आवश्यकता होती है। डिज़ाइन को ड्राफ्ट कोणों, गोलाकार कोनों और वेंट छेद के वितरण को सावधानीपूर्वक संभालना चाहिए। यह उत्पाद को चिपकने या ख़राब होने से बचाता है। उदाहरण के लिए, गहरे {{7}गुहा वाले उत्पादों को साइड कोर{{8}खींचने वाले तंत्र की आवश्यकता होती है। पतली दीवार वाले घटकों को अनुकूलित गर्म हवा सुखाने वाले चैनल लेआउट की आवश्यकता होती है।
उत्पादन मात्रा गाइड मोल्ड प्रकार चयन
आउटपुट आवश्यकताओं के आधार पर, सांचों को एकल {{0}गुहा, मल्टी{1}गुहा, और रोटरी प्रकारों में वर्गीकृत किया जाता है। छोटा {{3} बैच, अनुकूलित उत्पादन एकल {{4} कैविटी मोल्ड के लिए उपयुक्त है। वे समायोजन में लचीलापन और कम लागत प्रदान करते हैं। बड़े पैमाने पर, मानकीकृत उत्पादों के लिए, मल्टी- कैविटी या रोटरी मोल्ड को प्राथमिकता दी जाती है। वे समानांतर प्रसंस्करण के माध्यम से प्रति यूनिट समय में आउटपुट में उल्लेखनीय वृद्धि करते हैं। ध्यान दें कि उच्च चक्र उत्पादन के लिए मोल्ड से बेहतर घिसाव प्रतिरोध, शीतलन दक्षता और स्वचालन अनुकूलता की आवश्यकता होती है। इसके लिए अक्सर नाइट्राइडिंग या सिरेमिक कोटिंग्स जैसी मजबूत प्रक्रियाओं की आवश्यकता होती है।
साँचे के प्रकार और तकनीकी अभ्यास
एकल -गुहा सांचों का परिशुद्धता नियंत्रण
एकल -गुहा साँचे एक समय में एक उत्पाद बनाने पर ध्यान केंद्रित करते हैं। वे अत्यधिक जटिल वस्तुओं या प्रोटोटाइप चरण के लिए उपयुक्त हैं। उनका मुख्य लाभ उच्च डिबगिंग परिशुद्धता है। स्थानीय आवेषण को प्रतिस्थापित करके उत्पाद विवरण को शीघ्रता से समायोजित किया जा सकता है। उदाहरण के लिए, चिकित्सा उपकरण पैकेजिंग उत्पादन में, पुरुष मोल्ड पर वैक्यूम छेद घनत्व को समायोजित करके समान फाइबर वितरण प्राप्त किया जा सकता है। एकल -गुहा सांचों की सीमा उनकी कम दक्षता है। चक्र समय को कम करने के लिए हाइड्रोलिक मोल्ड खोलने और बंद करने की प्रणाली को अनुकूलित करके इसे कम किया जा सकता है।
मल्टी-कैविटी मोल्ड्स का समानांतर उत्पादन तर्क
मल्टी-कैविटी मोल्ड एक साथ कई हिस्सों का उत्पादन करने के लिए एक ऐरे लेआउट का उपयोग करते हैं, जिससे क्षमता बढ़ती है। डिज़ाइन को संतुलित प्रवाह पथ और सभी गुहाओं में समान दबाव सुनिश्चित करना चाहिए। यह फाइबर भरने में भिन्नता के कारण तैयार उत्पादों में असमान दीवार की मोटाई को रोकता है। एक विशिष्ट मामला तेजी से खाद्य कंटेनर उत्पादन का है, जो अक्सर थर्मोफॉर्मिंग मल्टी{5}} कैविटी मोल्ड का उपयोग करता है। वास्तविक समय में क्षेत्रीय तापमान अंतर की निगरानी के लिए तापमान सेंसर को मोल्ड बेस में एकीकृत करने की आवश्यकता है। मल्टी-कैविटी मोल्ड्स को उच्च रखरखाव की आवश्यकता होती है। एक फुलप्रूफ पोजिशनिंग पिन सिस्टम और त्वरित मोल्ड परिवर्तन तंत्र आवश्यक हैं।
रोटरी मोल्ड्स का उच्च -स्पीड निरंतर संचालन
रोटरी मोल्ड एक घूमने वाली मेज के माध्यम से निरंतर संचालन को सक्षम बनाते हैं {{0}गारा डालना, पानी निकालना और गर्म दबाव डालना। इनका उपयोग बोतल ट्रे या फलों की प्लेटों जैसी साधारण आकृतियों के उच्च मात्रा में उत्पादन के लिए किया जाता है। डिज़ाइन गतिशील सीलिंग संरचना और केन्द्रापसारक डीवाटरिंग दक्षता को संतुलित करने पर केंद्रित है। हनीकॉम्ब बेस प्लेट का उपयोग अक्सर मोल्ड के वजन को कम करने के लिए किया जाता है। उच्च दबाव वाले वायु जेट को डिमोल्डिंग में सहायता के लिए कॉन्फ़िगर किया गया है। हालाँकि प्रारंभिक उपकरण निवेश अधिक है, रोटरी मोल्ड्स की उत्पादन क्षमता का लाभ महत्वपूर्ण है।
डिज़ाइन अभ्यास में तकनीकी बिंदु
संरचनात्मक डिजाइन में परस्पर विरोधी आवश्यकताओं को संतुलित करना
सांचों को मजबूती और हल्के वजन दोनों की आवश्यकताओं को पूरा करना चाहिए। उदाहरण के लिए, फर्नीचर पैडिंग जैसे बड़े सांचों के लिए एक फ्रेम समर्थन संरचना की आवश्यकता होती है। हालाँकि, अत्यधिक सुदृढीकरण गर्मी हस्तांतरण दक्षता को कम कर सकता है। परिमित तत्व विश्लेषण तनाव एकाग्रता क्षेत्रों की पहचान कर सकता है। सुदृढ़ीकरण पसलियों को विशेष रूप से वहां जोड़ा जा सकता है। खोखली {5}डिज़ाइनों का उपयोग गैर-महत्वपूर्ण क्षेत्रों में किया जा सकता है। इस बीच, सक्शन छेद की व्यवस्था में फाइबर प्रतिधारण और जल निकासी की गति को संतुलित करना चाहिए। एक ढालदार छिद्र आकार डिज़ाइन का उपयोग अक्सर किया जाता है, जिसमें महत्वपूर्ण क्षेत्रों में सघन छिद्र अंतर होता है।
प्रक्रिया पैरामीटर्स और मोल्ड के बीच परस्पर क्रिया
लुगदी की स्थिरता, वैक्यूम स्तर और गर्म दबाव तापमान जैसे मापदंडों को मोल्ड संरचना के साथ अनुकूलित किया जाना चाहिए। उच्च स्थिरता वाले गूदे के लिए साँचे में बड़े प्रवाह चैनल क्रॉस-सेक्शन की आवश्यकता होती है। तेजी से पानी निकालने के लिए उच्च वैक्यूम पंप शक्ति की आवश्यकता होती है। सुखाने के चरण के दौरान, इन्फ्रारेड हीटिंग और मोल्ड खांचे के बीच समन्वय सीधे उत्पाद की नमी सामग्री की स्थिरता को प्रभावित करता है। व्यवहार में, एक पैरामीटर मैट्रिक्स स्थापित करने और प्रयोगों के डिज़ाइन का उपयोग करने से इष्टतम प्रक्रिया विंडो खोजने में मदद मिलती है।
रख-रखाव डिजाइन मोल्ड जीवन का विस्तार करता है
मॉड्यूलर डिज़ाइन एक उद्योग प्रवृत्ति बन गया है। प्रतिस्थापन योग्य आवेषण के साथ मानकीकृत मोल्ड बेस का उपयोग करने से स्थानीय क्षति के लिए मरम्मत लागत कम हो जाती है। उदाहरण के लिए, त्वरित परिवर्तन कनेक्शन का उपयोग करके कार्बाइड आवेषण को ट्रिमिंग किनारे जैसे पहनने वाले क्षेत्रों में रखा जा सकता है। इसके अलावा, उठाने वाले छेद और अंशांकन संदर्भ सतहों को मोल्ड के गैर-कार्यशील क्षेत्रों में स्थापित किया जाना चाहिए। यह ऑफ़लाइन रखरखाव और सटीक बहाली की सुविधा प्रदान करता है।
उद्योग अनुभव और नवाचार दिशाएँ
डेटा-संचालित डिज़ाइन पुनरावृत्ति
सेंसर प्रौद्योगिकी में प्रगति के साथ, दबाव और तापमान जांच को सांचों में एम्बेड करना अब संभव है। फाइबर भरने की वास्तविक समय पर निगरानी वैक्यूम पथ के गतिशील समायोजन की अनुमति देती है। इससे उत्पाद दोष दर कम हो जाती है। उदाहरण के लिए, एक ऑटोमोटिव पार्ट्स पैकेजिंग कंपनी ने यह पता लगाने के लिए डेटा विश्लेषण का उपयोग किया कि मोल्ड कोनों पर वैक्यूम एप्लिकेशन में देरी से फाइबर संचय में सुधार हुआ है। इससे वायु पथ का अनुकूलित समय नियंत्रण हो सका।
नई सामग्रियां मोल्ड प्रौद्योगिकी नवाचार को बढ़ावा देती हैं
नैनोकोटिंग को धीरे-धीरे मोल्ड सतहों पर लगाया जा रहा है। उनके हाइड्रोफोबिक गुण चिपकने के जोखिम को काफी कम कर देते हैं। इस बीच, धातु 3डी प्रिंटिंग अनुरूप शीतलन चैनलों वाले सांचों की अनुमति देती है। इससे गहरे गुहिका वाले क्षेत्रों में असमान रूप से सूखने की उद्योग की चुनौती हल हो जाती है। इसके अतिरिक्त, कार्बन फाइबर कंपोजिट का उपयोग करने से मोल्ड का वजन काफी हद तक कम हो जाता है। यह उच्च गति वाले रोटरी अनुप्रयोगों के लिए विशेष रूप से फायदेमंद है।
हरित विनिर्माण आवश्यकताओं के तहत डिजाइन विकास
सख्त पर्यावरण नियम मोल्ड डिज़ाइन को कम ऊर्जा खपत की ओर धकेल रहे हैं। उदाहरणों में वैक्यूम सिस्टम के लिए परिवर्तनीय आवृत्ति ड्राइव का उपयोग करना शामिल है, जो उत्पादन चरण के आधार पर बिजली को बुद्धिमानी से समायोजित करता है। गर्म दबाने वाले सांचों के इन्सुलेशन डिज़ाइन को अनुकूलित करने से गर्मी का नुकसान कम हो जाता है। एक सांचे के जीवन के अंत में, एक मॉड्यूलर डिज़ाइन रीसाइक्लिंग के लिए विभिन्न सामग्री घटकों को अलग करने की अनुमति देता है।
पल्प मोल्डिंग के लिए मोल्ड डिज़ाइन एक निरंतर विकसित होने वाला क्षेत्र है। इसके लिए पारंपरिक अनुभव और अत्याधुनिक प्रौद्योगिकी के बीच संतुलन खोजने की आवश्यकता है। सामग्री व्यवहार, प्रक्रिया सीमा और उपकरण विशेषताओं की गहरी समझ आवश्यक है। तभी हम ऐसे मोल्ड सिस्टम डिज़ाइन कर सकते हैं जो किफायती, विश्वसनीय और अनुकूलनीय हों। यह टिकाऊ पैकेजिंग बाज़ार में प्रतिस्पर्धात्मक बढ़त हासिल करने की कुंजी है।
